در فرآیند اجرای سازه‌های بتنی، قالب‌بندی یکی از مراحل حساس و فنی به شمار می‌رود. یکی از اجزای کلیدی در قالب‌بندی، استفاده از قالب‌های کنج برای اتصال دو پنل دیوار یا ستون در زوایای مختلف است. اطلاع از نحوه محاسبه وزن قالب کنج فلزی به دلایل مختلفی اهمیت دارد؛ ازجمله برنامه‌ریزی حمل‌ونقل، بارگذاری جرثقیل، ایمنی کارگاه و برآورد دقیق هزینه‌ها. در این مقاله تلاش کرده‌ایم با زبانی فنی و درعین‌حال کاربردی، مراحل محاسبه وزن قالب‌های کنج فلزی را بررسی کنیم و به سؤالات رایجی که در کارگاه‌های اجرایی پیش می‌آید پاسخ دهیم.

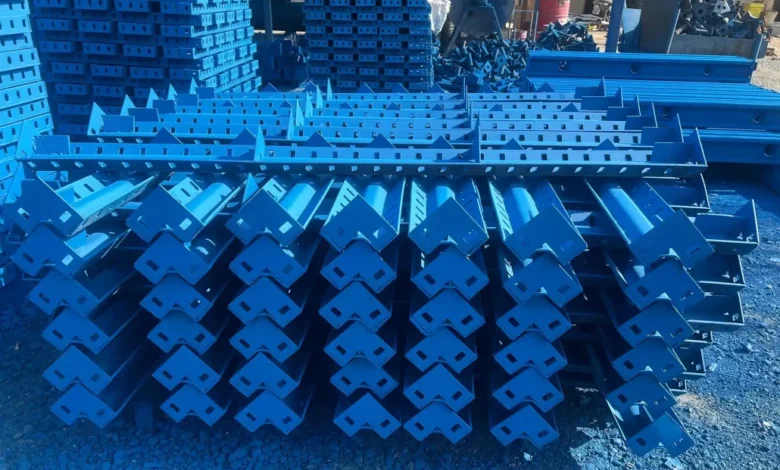

قالب کنج فلزی چیست و چه کاربردی دارد؟

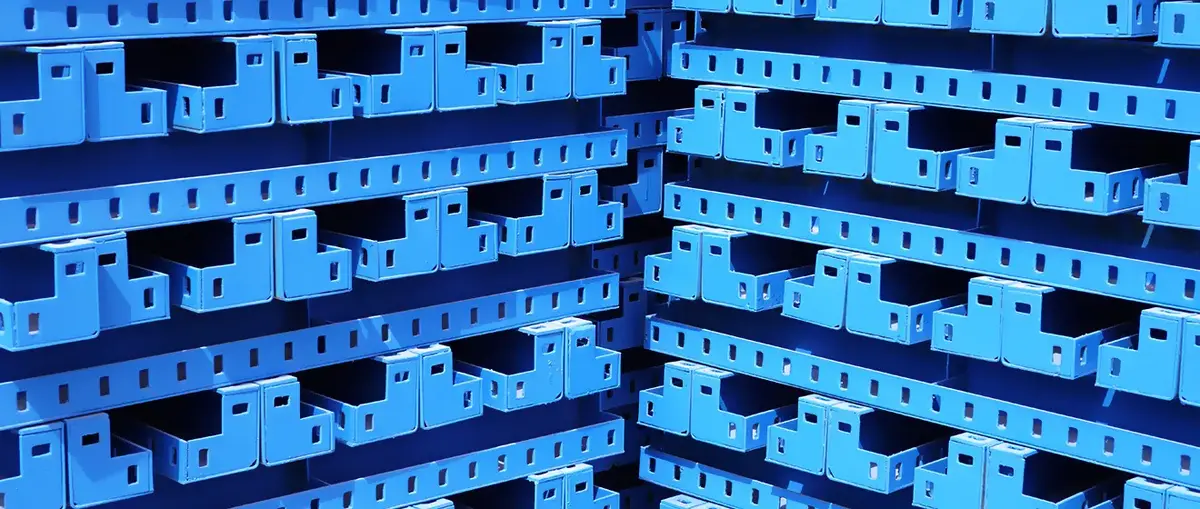

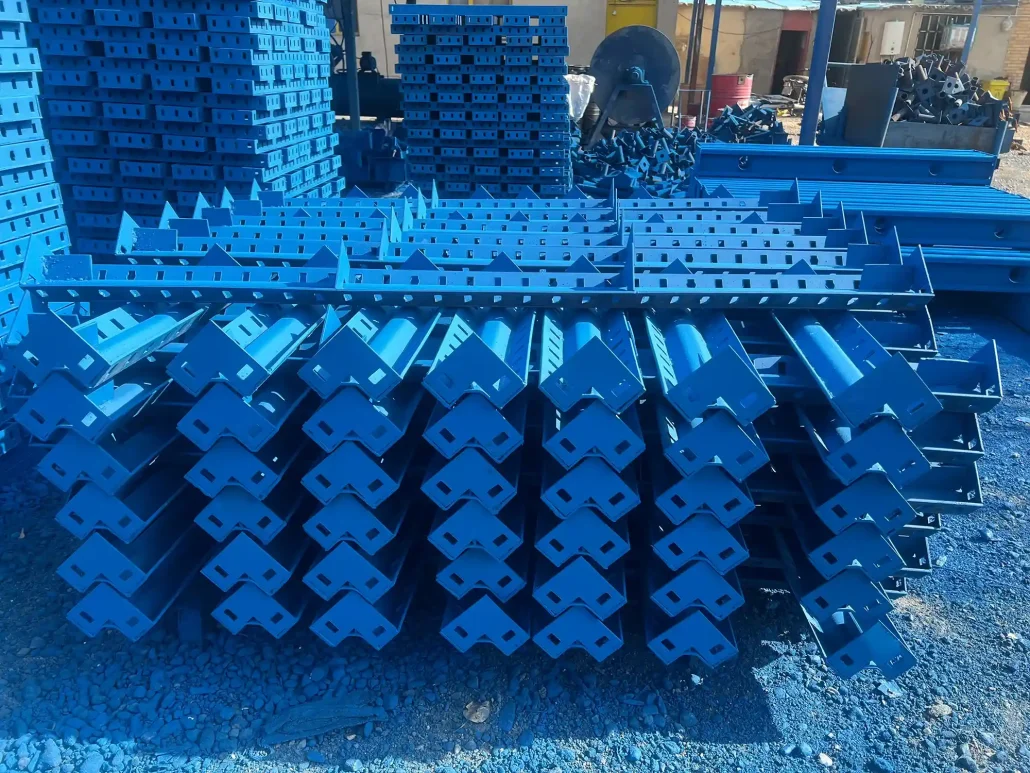

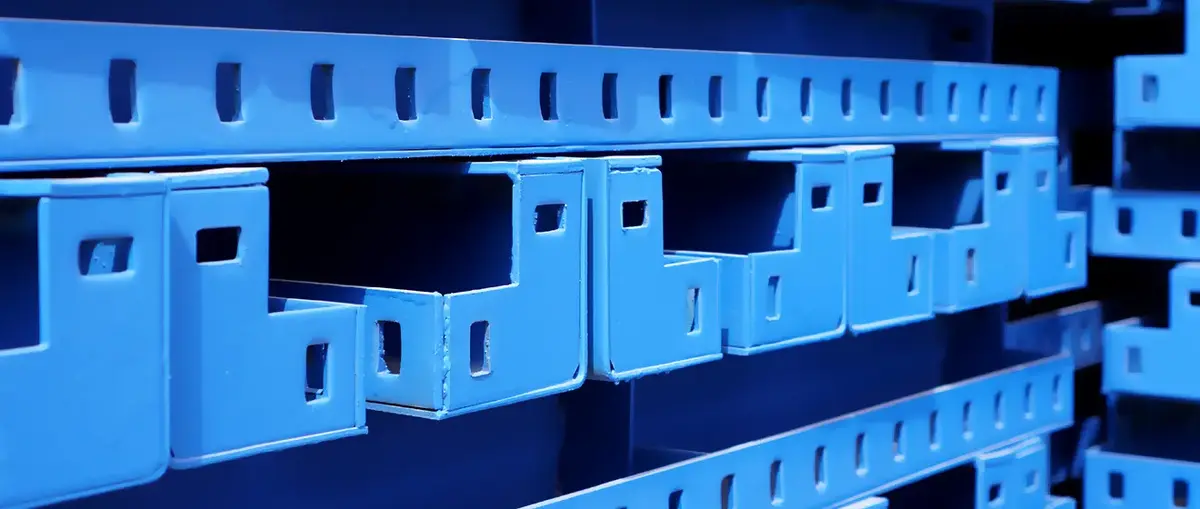

جدول وزن قالب فلزی بتن ۱۴۰۳ و قالب‌های کنج فلزی یا قالب‌های گوشه‌ای، برای اتصال پنل‌های قائم در گوشه‌های داخلی و خارجی سازه‌های بتنی به‌کار می‌روند. این قالب‌ها معمولاً از فولاد با ضخامت مشخص ساخته می‌شوند و در دو نوع کنج داخلی (برای زوایای ۹۰ درجه در داخل) و کنج بیرونی (برای زاویه بیرونی دیوارها) دسته‌بندی می‌شوند.
ساختار مهندسی‌شده این قالب‌ها به‌گونه‌ای است که با سایر پنل‌ها هم‌راستا می‌شوند و در زمان بتن‌ریزی از تغییر شکل یا نشت جلوگیری می‌کنند. به‌همین‌دلیل، شناخت دقیق نحوه محاسبه وزن قالب کنج فلزی نه‌تنها برای مهندسین سازه، بلکه برای انباردارها، واحد خرید و حتی بخش حمل‌ونقل پروژه اهمیت دارد.
تفاوت وزن قالب کنج در موقعیت‌های افقی و عمودی
یکی از نکاتی که هنگام بررسی نحوه محاسبه وزن قالب کنج فلزی کمتر مورد توجه قرار می‌گیرد، تفاوت کاربرد قالب در وضعیت افقی و عمودی است. هرچند وزن فیزیکی قالب در هر دو حالت یکسان باقی می‌ماند، اما تأثیر این وزن بر عملکرد اجرایی متفاوت خواهد بود. برای مثال، در سازه‌هایی که نیاز به قالب‌گذاری افقی در لبه‌های سقف یا تیر دارند، جاذبه و نیروی وارد بر نگه‌دارنده‌ها به‌صورت مستقیم احساس می‌شود؛ به‌همین‌دلیل، در چنین کاربردهایی معمولاً از قالب‌هایی با ابعاد کوچک‌تر یا با طراحی سبک‌تر استفاده می‌شود تا ایمنی افزایش یافته و فشار وارده بر ساپورت‌ها کنترل شود.
در مقابل، در کاربردهای عمودی مانند دیوار یا ستون، وزن قالب بیشتر بر سطح اتکا در پایین تقسیم می‌شود و نیاز به محاسبه نیروهای افقی و جانبی اهمیت بیشتری می‌یابد؛ بنابراین در این موقعیت‌ها، استفاده از قالب‌های تقویت‌شده حتی با وزن بیشتر قابل توجیه است، زیرا خطر لغزش یا حرکت ناگهانی کمتر است. درنتیجه، اگرچه فرمول وزن قالب ثابت است، اما نوع استفاده و موقعیت نصب می‌تواند در تصمیم‌گیری برای انتخاب قالب سبک‌تر یا سنگین‌تر تأثیرگذار باشد، نکته‌ای که در بسیاری از پروژه‌ها از دید پنهان می‌ماند.
اجزای مؤثر در محاسبه وزن قالب کنج فلزی
برای محاسبه دقیق وزن یک قالب کنج، باید چند عامل اساسی در نظر گرفته شود:
- جنس و نوع فلز مورد استفاده: اغلب قالب‌ها از فولاد ST37 یا ST52 ساخته می‌شوند که وزن مخصوص هرکدام تفاوت دارد.
- ضخامت ورق مصرفی: معمولاً بین ۲٫۵ تا ۳ میلی‌متر متغیر است.
- ابعاد قالب: طول، عرض و ارتفاع قالب تعیین‌کننده حجم نهایی فلز مصرفی است.
- تسمه‌ها و سخت‌کننده‌ها: در اغلب قالب‌ها تسمه‌های عرضی و طولی به‌کار می‌روند که در وزن نهایی تأثیر دارند.
در ادامه، با معرفی فرمول وزن قالب، نحوه تبدیل این اطلاعات به محاسبه واقعی بررسی می‌شود.
فرمول وزن قالب؛ مبنای محاسبه علمی
برای محاسبه وزن یک قالب فلزی کنج، از فرمول زیر استفاده می‌شود:
وزن = حجم کل ورق × چگالی فولاد
در این فرمول، چگالی فولاد معمولاً برابر ۷۸۵۰ کیلوگرم بر متر مکعب در نظر گرفته می‌شود. برای تبدیل ابعاد از میلی‌متر به متر، باید همه واحدها به متر تبدیل و سپس ضرب شوند. به‌عنوان مثال، اگر یک قالب کنج با ارتفاع ۱.۵ متر، عرض ۰.۱۵ متر و ضخامت ورق ۳ میلی‌متر باشد:
m³ حجم = 1.5 × 0.15 × 0.003 = 0.000675 وزن = 0.000675 × 7850 ≈ 5.3 کیلوگرم (برای یک وجه)
اگر قالب شامل دو وجه متصل باشد (مانند کنج بیرونی)، وزن کلی تقریباً دو برابر می‌شود.
محاسبه وزن قالب کنج؛ تجربه از پروژه واقعی
در یکی از پروژه‌های بلندمرتبه‌سازی در تهران، تیم مهندسی پروژه برای طبقات برج، از قالب‌های کنج بیرونی با ارتفاع ۳ متر و ضخامت ۳ میلی‌متر استفاده کرد. با استفاده از محاسبه وزن قالب کنج برای هر قطعه، مشخص شد که هر واحد حدود ۱۰.۵ کیلوگرم وزن دارد. این داده، مبنای مهمی برای انتخاب بالابر مناسب و تعیین ظرفیت جرثقیل قرار گرفت. همچنین در بخش انبار پروژه، این اطلاعات برای دسته‌بندی قطعات و کنترل تعداد قالب‌های برگشتی استفاده شد، مصداقی روشن از اهمیت نحوه محاسبه وزن قالب کنج فلزی در مدیریت اجرایی پروژه.
وزن قالب گوشه؛ تأثیر بر ایمنی و بهره‌وری
یکی از ابعاد مغفول اما حیاتی در کار با قالب‌های فلزی، توجه به وزن قالب گوشه به‌عنوان یکی از اجزای تأثیرگذار در جابه‌جایی‌های مکرر است. هرچه وزن قطعه بیشتر باشد، به نیروی انسانی یا تجهیزات حمل سنگین‌تری نیاز است. این موضوع نه‌تنها بر سرعت عملیات تأثیر می‌گذارد، بلکه از منظر ایمنی نیز باید به‌طور جدی مورد توجه قرار گیرد.
در قالب‌های سنگین، حتی سقوط یا لغزش ناگهانی هنگام نصب می‌تواند منجر به آسیب جدی یا خطر برای نیروی انسانی شود؛ ازاین‌رو، محاسبه دقیق وزن هر قالب، پیش از انتقال آن به محل اجرا، به‌عنوان یک الزام ایمنی شناخته می‌شود.
بررسی اهمیت فرمول وزن قالب در خرید و برآورد هزینه
در بخش خرید پروژه‌ها، آگاهی از فرمول وزن قالب نقش حیاتی دارد. چون بسیاری از تولیدکنندگان قیمت هر قالب را براساس وزن واقعی آن اعلام می‌کنند، درک دقیق از وزن نهایی می‌تواند جلوی پرداخت هزینه‌های اضافه یا تخمین‌های اشتباه را بگیرد. علاوه‌برآن، در پروژه‌هایی با بودجه محدود یا تعداد بالای قالب، اختلاف چند کیلوگرمی در هر قطعه، در مجموع منجر به افزایش چشمگیر هزینه خواهد شد. به همین دلیل، کارفرمایان حرفه‌ای از ابتدا وزن دقیق هر قالب را در فهرست اقلام (BOQ) وارد می‌کنند.
جدول خلاصه کاربردی – عوامل مؤثر در وزن قالب کنج فلزی
| عامل | تأثیر در وزن نهایی |
|---|---|
| ضخامت ورق فولادی | افزایش ضخامت = افزایش وزن |
| نوع کنج (داخلی/بیرونی) | کنج بیرونی معمولاً سنگین‌تر است |
| ارتفاع قالب | هر ۰.۵ متر افزایش، وزن را تا ۳۰٪ بالا می‌برد |
| وجود سخت‌کننده | باعث افزایش وزن ولی افزایش دوام |
| نوع تسمه‌گذاری | تسمه سنگین‌تر = وزن بیشتر |
نتیجه‌گیری
درنهایت، نحوه محاسبه وزن قالب کنج فلزی موضوعی فراتر از صرفاً یک عملیات عددی است. این فرآیند به‌طور مستقیم بر ایمنی، هزینه، برنامه‌ریزی و بهره‌وری در پروژه‌های عمرانی تأثیر می‌گذارد. از بخش طراحی و خرید گرفته تا انبار، حمل‌ونقل و اجرا همه بخش‌ها نیازمند اطلاع دقیق از وزن قالب‌ها هستند.
با تکیه بر اصول مهندسی، استفاده از فرمول وزن قالب و تحلیل دقیق شرایط پروژه، می‌توان وزن واقعی هر قالب را با دقت محاسبه کرد. این اطلاعات، هنگام خرید، پیش‌بینی بارگذاری و حتی مستندسازی پروژه، ابزار تصمیم‌گیری بسیار مؤثری خواهند بود. پس اگر درگیر محاسبه وزن قالب کنج یا انتخاب نوع مناسب برای سازه‌تان هستید، هیچ‌چیز جایگزین یک تحلیل دقیق و علمی نمی‌شود.
