راهکار امن بازرسی مخازن CNG با التراسونیک: الزامات مقرراتی، کالیبراسیون و انتخاب دستگاه مناسب

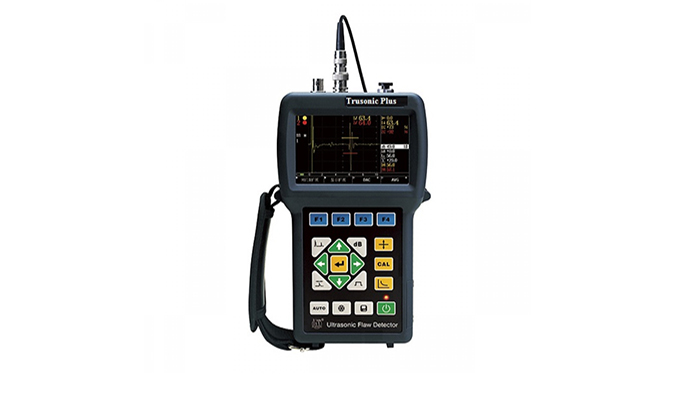

در دنیای امروز که ایمنی زیرساخت‌های انرژی و حمل‌ونقل در اولویت قرار گرفته، بازرسی مخازن CNG با روش التراسونیک یکی از اطمینان‌بخش‌ترین و دقیق‌ترین روش‌هایی است که مهندسان و ناظران صنعتی برای تشخیص سلامت و دوام سازه‌های تحت فشار به کار می‌گیرند. این فناوری، با ارسال امواج صوتی فرکانس بالا به سطح فولاد، کوچک‌ترین ترک یا تغییر ضخامت را آشکار می‌سازد و از حوادث احتمالی ناشی از ترکیدگی یا نشت جلوگیری می‌کند. درک درست از نحوه استفاده از دستگاه التراسونیک CNG ، الزامات قانونی مرتبط و فرآیند کالیبراسیون آن، برای هر کارشناس بازرسی یا بهره‌بردار مخزن حیاتی است.
در صورتی‌که به دنبال خرید تجهیزات دقیق و قابل‌اعتماد برای بازرسی هستید، فروشگاه کاوش آزما مجموعه‌ای از بهترین دستگاه‌های تست و بازرسی صنعتی را ارائه می‌دهد که تمام استانداردهای روز را پوشش می‌دهد.
چرا بازرسی مخزن CNG حیاتی است؟
بازرسی مخزن CNG نه‌تنها یک الزام قانونی بلکه یک ضرورت ایمنی غیرقابل چشم‌پوشی است. مخازن گاز طبیعی فشرده در خودروها یا واحدهای صنعتی تحت فشارهای بسیار بالا قرار دارند. هر گونه نشت، خوردگی یا ترک سطحی می‌تواند منجر به فاجعه‌ای خطرناک شود. به همین دلیل، تشخیص به‌موقع عیوب قبل از شکست مکانیکی، از اهمیت بالایی برخوردار است.

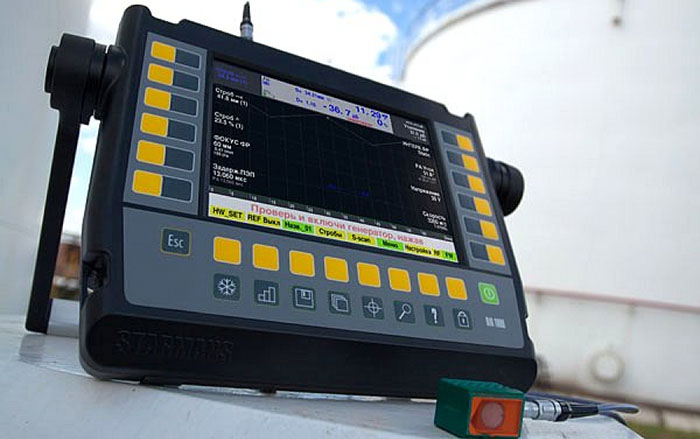

در دهه اخیر، استفاده از عیب یاب التراسونیک به‌عنوان راهکار استاندارد در شناسایی ترک‌ها، حفره‌ها و ناپیوستگی‌های داخلی رواج یافته است. این دستگاه‌ها بدون نیاز به تخریب یا باز کردن سطح، اطلاعات دقیقی از وضعیت داخلی مخزن ارائه می‌دهند. اما آیا تمام بازرسی‌ها به یک میزان مطمئن هستند؟ پاسخ قطعاً منفی است؛ دقت بازرسی به سه فاکتور اساسی وابسته است: مهارت اپراتور، کالیبراسیون صحیح ابزار و انتخاب تجهیزات متناسب با نوع مخزن.
اصول عملکرد بازرسی التراسونیک در مخازن CNG
بازرسی التراسونیک بر پایه انتشار و بازتاب امواج صوتی با فرکانس بالا درون ماده استوار است. در مخازن CNG، این روش برای شناسایی ضایعات، ترک‌ها، تغییر ضخامت دیواره و نقاط پرتنش استفاده می‌شود. ولی درک نحوه عملکرد آن نیاز به شناخت اجزای سیستم دارد.
اجزای اصلی سیستم التراسونیک
- فرستنده (Transducer): مولد موج صوتی با فرکانس بالا که امواج را به درون مخزن ارسال می‌کند.
- گیرنده (Receiver): همان ترانسدیوسر یا یک سنسور جداگانه که امواج بازتابی را تشخیص می‌دهد.
- نمایشگر یا پردازشگر داده: نمایشگر گرافیکی نتایج را در قالب موج یا نقشه ضخامت نشان می‌دهد.
مکانیزم کار
وقتی موج فراصوتی به عیبی درون بدنه برخورد می‌کند، بخشی از آن بازتاب داده می‌شود. با اندازه‌گیری فاصله زمانی رفت و برگشت این امواج، ضخامت یا محل عیب شناسایی می‌شود. هر چه چگالی یا زاویه تابش دقیق‌تر تنظیم شود، دقت نتایج بالاتر خواهد بود.
تطابق با استانداردها و الزامات مقرراتی در سال ۲۰۲۵
بازرسی مخازن CNG تابع استانداردهای بین‌المللی سختگیرانه‌ای است که در سال ۲۰۲۵ نیز به‌روزرسانی شده‌اند. مقررات معمولاً از استانداردهایی مانند ISO 11439 و EN 12245 تبعیت می‌کنند که نحوه آزمون، دوره‌های بازرسی، شرایط سطحی و حساسیت مجاز تجهیزات را تعیین می‌کند.
در ایران نیز سازمان ملی استاندارد و شرکت‌های بازرسی معتبر موظف‌اند بر اساس این دستورالعمل‌ها عمل کنند. طبق الزامات تازه، هر اپراتور باید دوره‌های عملی آموزش UT (Ultrasonic Testing) را تکمیل کرده و مستندات کالیبراسیون ابزارها در هر بازرسی ثبت شود.
این استانداردها تنها برای رعایت قانون نیستند، بلکه هدف اصلی آنها کاهش ریسک عملیاتی و تضمین طول عمر مخازن است. نادیده گرفتن یک مرحله ساده در فرایند بازرسی می‌تواند باعث شکست مکانیکی و هزینه‌های جبران‌ناپذیر شود.

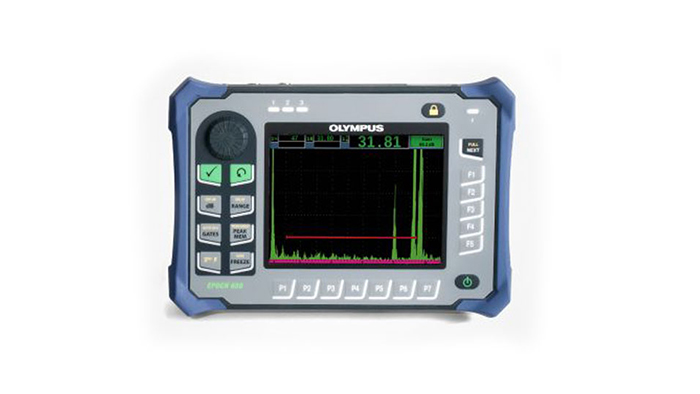

فرایند کالیبراسیون دستگاه التراسونیک
کالیبراسیون، تعیین انطباق عملکرد دستگاه با مقادیر واقعی استاندارد است. در آزمون التراسونیک، هر اشتباه میلی‌متری در کالیبراسیون می‌تواند به تفسیر نادرست داده‌ها منجر شود.
مراحل اصلی کالیبراسیون عبارت‌اند از:
۱. انتخاب بلوک مرجع استاندارد
بلوک‌های مرجع با ضخامت و جنس شناخته‌شده برای تنظیم پایه دستگاه استفاده می‌شوند. این بلوک‌ها معمولاً از فولاد مشابه بدنه مخزن ساخته می‌شوند.
۲. تنظیم سرعت صوت در ماده
سرعت انتشار موج در فولاد، آلومینیوم یا کامپوزیت متفاوت است. تنظیم این پارامتر بر اساس جنس دقیق مخزن انجام می‌شود.
۳. تصحیح زاویه و حساسیت سنسور
اپراتور با بررسی سیگنال بازتابی، زاویه و دامنه موج را تنظیم می‌کند تا حداکثر وضوح و حداقل نویز به دست آید.
در نهایت، پس از هر دوره مشخص (معمولاً ماهیانه یا پس از ۱۰۰ ساعت کار)، کالیبراسیون مجدد برای اطمینان از صحت نتایج الزامی است.
اگر به دنبال خرید دستگاه‌های تست صنعتی هستید که از لحاظ دقت، قابلیت کالیبراسیون و پشتیبانی فنی قابل‌اعتماد باشند، کاوش آزما یکی از حرفه‌ای‌ترین فروشگاه‌های ارائه‌دهنده تجهیزات تستی در کشور است.
نحوه انتخاب دستگاه مناسب برای بازرسی مخازن CNG
انتخاب دستگاه مناسب فراتر از برند یا کشور سازنده است. شما باید دستگاهی انتخاب کنید که با شرایط کار شما از نظر دما، جنس مخزن، میزان فرکانس و استانداردهای ایمنی سازگار باشد.
فاکتورهای کلیدی در انتخاب
- دامنه فرکانس کاری: برای مخازن فلزی، محدوده ۲ تا ۱۰ مگاهرتز توصیه می‌شود. فرکانس‌های بالاتر دقت را افزایش می‌دهند ولی عمق نفوذ کمتری دارند.
- پشتیبانی از داده دیجیتال: دستگاه‌هایی که قابلیت ذخیره و انتقال داده دارند، امکان تحلیل دقیق‌تر و گزارش‌گیری مبتنی بر نرم‌افزار را فراهم می‌کنند.
- وزن و ارگونومی: در محیط‌های صنعتی و شرایط بازرسی مکرر، وزن پایین و طراحی کاربرپسند اهمیت زیادی دارد.
- مقاومت در برابر شرایط محیطی: دستگاه باید در برابر شوک، گردوغبار و دماهای بالا مقاوم باشد تا در خطوط واقعی بازرسی کارایی خود را حفظ کند.
تصور کنید اپراتوری در گرمای تابستان، روی شاسی خودرو در حال بازرسی مخزن است؛ دستگاه باید به اندازه‌ای سریع، دقیق و سبک باشد که فرایند کاری را دچار اختلال نکند. به همین دلیل، انتخاب یک مدل استاندارد با گواهی‌های معتبر بین‌المللی می‌تواند تضمین‌کننده امنیت تیم شما باشد.
اشتباهات رایج در بازرسی التراسونیک مخازن
در بسیاری از شرکت‌ها، خطاهای انسانی یا نادیده‌گرفتن جزئیات باعث کاهش دقت نتایج می‌شود. برخی از رایج‌ترین اشتباهات عبارتند از:
- عدم تمیزکاری کامل سطح قبل از تست
- استفاده از کوپلنت نامناسب که مانع عبور موج می‌شود
- انتخاب اشتباه زاویه ترانسدیوسر
- عدم ثبت داده یا نداشتن سابقه دقیق کالیبراسیون
اصلاح این خطاها علاوه بر افزایش نرخ تشخیص عیب، زمان فرآیند بازرسی را نیز کاهش می‌دهد. وجود دستورالعمل داخلی و کنترل کیفی بعد از هر جلسه تست، تضمینی برای نتایج مطمئن در آینده است.
ترندهای جدید در بازرسی مخازن CNG در سال ۲۰۲۵
در سال ۲۰۲۵، تمرکز بازار جهانی ابزارهای تست غیرمخرب (NDT) به سمت هوشمندسازی و تحلیل مبتنی بر هوش مصنوعی حرکت کرده است. نسل جدید دستگاه‌های التراسونیک می‌تواند داده‌ها را در لحظه پردازش و عیوب را بر روی مدل سه‌بعدی مخزن نمایش دهد. ویژگی‌هایی مانند انتقال بی‌سیم داده، اندازه‌گیری هم‌زمان چند نقطه و الگوریتم یادگیری ماشین برای تفکیک سیگنال از نویز باعث شده که سطح امنیت صنعتی چند برابر شود.
به علاوه، سنسورهای جدید بر پایه Piezoelectric Composite ساخته می‌شوند که پایداری فرکانسی بالاتری دارند و نیاز به کالیبراسیون مکرر را کاهش می‌دهند. آینده این صنعت ترکیبی از هوش مصنوعی، مدیریت داده و مهندسی دقیق است؛ سه عاملی که باعث کاهش ریسک و افزایش عمر مفید مخازن CNG در خودروها و صنایع سنگین خواهد شد.
مراحل عملی انجام بازرسی مرحله‌به‌مرحله
برای داشتن تصویری واضح از فرآیند واقعی بازرسی التراسونیک، مراحل زیر را دنبال کنید:
- آماده‌سازی سطح: حذف پوسته، رنگ یا آلودگی برای تماس کامل موج با فلز.
- انتخاب کوپلنت مناسب: معمولاً ژل‌های مخصوص با پایه سیلیکون یا گلیسیرین استفاده می‌شوند.
- تنظیم فرکانس و حساسیت: تطبیق با ضخامت و جنس بدنه مخزن.
- اسکن ناحیه‌ای: حرکت یکنواخت ترانسدیوسر در مسیر مشخص شده با نقشه.
- تحلیل داده‌ها و ثبت نتایج: بررسی اختلافات ضخامت یا پالس‌های غیرطبیعی برای تشخیص عیب.
هر مرحله باید توسط اپراتور مجاز و با استفاده از دستگاه دارای گواهی معتبر صورت گیرد تا نتایج مورد پذیرش مراجع قانونی قرار گیرد.
نتیجه‌گیری: ایمنی پایدار با فناوری دقیق
فناوری التراسونیک امروز تبدیل به چشم سوم مهندسان ایمنی شده است. در بازرسی مخازن CNG، این روش نه‌تنها جان انسان‌ها را حفظ می‌کند بلکه پایداری سیستم‌های حمل‌ونقل گاز طبیعی را افزایش می‌دهد. با اجرای دقیق الزامات مقرراتی، کالیبراسیون مستمر و انتخاب هوشمندانه تجهیزات، می‌توان از بروز خطرات جلوگیری کرد و اعتماد کاربران به فناوری CNG را بالا برد.
اگر به‌دنبال تأمین تجهیزات تست غیرمخرب، عیب‌یاب التراسونیک، ترانسدیوسرهای تخصصی یا لوازم جانبی مرتبط هستید، پیشنهاد ما بازدید از فروشگاه کاوش آزما است؛ مجموعه‌ای که سال‌ها تجربه در تأمین ابزارهای دقیق تست صنعتی دارد و بهترین برندهای جهانی را در اختیار متخصصان ایرانی قرار می‌دهد.
سؤالات متداول
۱. چرا روش التراسونیک برای بازرسی مخازن CNG بهتر از روش‌های دیگر است؟
زیرا روش التراسونیک بدون تخریب سطح و با دقت بالا امکان تشخیص ترک‌ها و تغییر ضخامت را فراهم می‌کند. علاوه بر این، به‌دلیل سرعت و قابلیت تکرار بالا، برای بازرسی‌های دوره‌ای ایده‌آل است.
۲. هر چند وقت یک‌بار باید مخزن CNG بازرسی شود؟
معمولاً هر ۳ تا ۵ سال یک‌بار، بسته به نوع مخزن و دستورالعمل سازنده. در خودروهای با کارکرد بالا، فاصله بازرسی باید کوتاه‌تر باشد تا ایمنی حفظ شود.
۳. چه معیارهایی برای انتخاب دستگاه التراسونیک مناسب باید در نظر گرفته شود؟
فرکانس کاری، حساسیت سنسور، تطابق با جنس مخزن، قدرت نفوذ، گواهی استاندارد و قابلیت ذخیره داده از مهم‌ترین معیارها هستند. انتخاب برند معتبر با پشتیبانی فنی مطمئن تضمین‌کننده کیفیت تست خواهد بود.
